عملگر دیمر (KNX LED (CCD

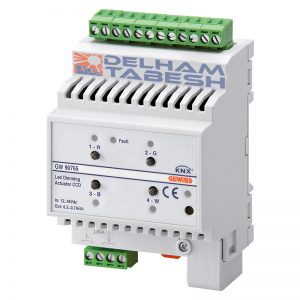

عملگر دیمر KNX LED مدل GW90765

  • عملگر دیمر LED KNX مدل GW90765 عملگر دیمر knx led عملگر دیمر KNX LED CCD GW90765 F 300x300

    عملگر دیمر LED KNX مدل GW90765

    مشخصات فنی عملگر دیمر KNX LED چیست؟
  • کاربرد عملگر دیمر KNX LEDدر هوشمند سازی ساختمان چیست؟
  • عملگر دیمر KNX LED مناسب برای کنترل کدام سیستم ها در خانه هوشمند است ؟
  • چه نوع لامپ های LED مناسب دیم شدن با عملگر GW90765  می باشد؟
  • ابعاد ظاهری عملگر دیمر KNX LED؟
  • آیا در سیستم هوشمند سازی ساختمان و خانه هوشمند ، امکان کنترل دستی عملگر دیمر KNX LED وجود دارد؟

عملگر دیمر LED KNX مدل GW90765 عملگر دیمر knx led عملگر دیمر KNX LED CCD GW90765 B 282x300

عملگر دیمر LED KNX مدل GW90765

مشخصات فنی عملگر دیمر (KNX LED (CCD  چیست؟

این عملگر (ACTUATOR) قابلیت کنترل شدت روشنایی  لامپ های LED  به صورت دیم را دارد، GW90765 دارای ۴ کانال خروجی با امکان تنظیم ولتاژ های ۱۲،۲۴و۴۸ ولت است ،این تجهیز KNX  مناسب برای استفاده در خانه های کوچک (خانه هوشمند) و یا ساختمان های بزرگ (BMS ساختمان) می باشد، متخصصین حوزه هوشمند سازی ساختمان و خانه هوشمند  میتوانند به راحتی با استفاده از نرم افزار های ETS این عملگر دیمر (KNX LED (CCD را برنامه ریزی کرده و طبق سناریوی مورد نظر از این قطعه در تابلوی برق اصلی استفاده نمایند.

کاربرد عملگر دیمر (KNX LED (CCD در هوشمند سازی ساختمان چیست؟

این عملگر (ACTUATOR) در محل تابلوی برق واحد نصب شده و قابلیت کنترل  شدت روشنایی به صورت تدریجی (دیمر) را بر روی هر یک از خروجی های خود به صورت کاهنده ، افزاینده، پله ای و … به ما می دهد.

عملگر دیمر (KNX LED (CCD مناسب برای کنترل کدام سیستم ها در خانه هوشمند است ؟

عملگر دیمر (KNX LED (CCD مدل GW90765 ساخت شرکت گویس (GEWISS) ایتالیا می باشد، در طراحی الکتریکال این قطعه حداکثر ولتاژ خروجی هر کانال ۴۸ ولت دی سی (در هوشمندسازی ساختمان و خانه هوشمند) در نظر گرفته شده .

در یک خانه هوشمند چه نوع لامپ های LED  مناسب دیم شدن با عملگر GW90765  می باشد؟

این عملگر دیمر ال ای دی ، بر اساس جریان ثابت (CCD) طراحی شده ، بدین صورت که هر لامپ ال ای دی که از طریق تغییر ولتاژ قابلیت دیم شدن داشته باشد و ولتاژ عملکرد آن ۱۲ و یا ۲۴ و یا ۴۸ دی سی باشد را میتوان به این عملگر متصل نمود و آن را دیم کرد.

ابعاد ظاهری و استانداردهای عملگر دیمر (KNX LED (CCD؟

عرض مورد نیاز جهت نصب عملگر دیمر (KNX LED (CCD مدل GW90765 در تابلوی برق ۴ ماژول می باشد، این عملگر دارای استاندارد EN50090  اروپا می باشد.

آیا در سیستم هوشمند سازی ساختمان و یا خانه هوشمند امکان کنترل دستی  عملگر دیمر (KNX LED (CCD وجود دارد؟

در عملگر دیمر (KNX LED (CCD مدل GW90765   ۱ عدد دکمه کنترل دستی برای هر کانال وجود دارد (مجموعا ۴ دکمه)که این امکان را به کاربر خانه هوشمند میدهد که بدون محدودیت از امکانات هوشمند سازی ساختمان استفاده نماید.

GEWISS GW90765: KNX dimmer actuator for LED Vdc - DIN rail mounting

The KNX dimmer actuators for LEDs powered with continuous voltage (Vdc) – DIN rail
mounted, are devices for adjusting the brightness for max. 4 single colour LEDs or LED
RGB[W] strips and spotlights. They are available in two versions:
– CVD (constant voltage control) for controlling single colour or RGB[W] strips;
– CCD (constant current control) for controlling power LEDs (single colour or RGB[W]).
The dimmer actuators are powered by the BUS line and are equipped with 4 two-toned
front LEDs that indicate the status of the outputs, 4 front control button keys for testing the outputs, 1 red LED for signalling any faults, 1 relay contact for controlling the network voltage of the LED auxiliary power supply, 4 independent output channels.
The dimmer actuator is assembled on a DIN rail, inside electric boards or junction boxes.

KNX dimmer actuator for LED Vdc - DIN rail mounting
KNX BUS Communication
Via KNX BUS, 29 V DC SELV Power supply
10mA BUS current absorption
CCD LED version: 12…48V dc Auxiliary power supply
CCD LED version: current from 300mA to 700mA
for every output channel (selectable in ETS in
steps of 50mA)
Maximum output current
1 red programming LED
1 red fault signalling LED
4 two-toned output status signalling LEDs
(1 for each channel)
Visualisation elements
1 6A relay contact for controlling the mains voltage
of the LED auxiliary power supply
CCD LED version: 4 PWM outputs with constant
current control; selectable frequency 200Hz,
260Hz, 400Hz; short-circuit protected output
Implementation elements
-5 – +45°C Operating temperature
Low Voltage Directive 2014/35/EU
Electromagnetic Compatibility Directive
2014/30/EU; EN50428, EN50090-2-2,
EN61347-1, EN61347-2-13
Reference Standards
KNX Certifications
عملگر دیمر knx led عملگر دیمر KNX LED CCD GW90765 A 1

1#Channel status LED
2#Channel test push-button
3#Fault signalling LED
4#LED for programming
5#Button key for programming
6#BUS terminals
7#Relay contact terminals for LED power supply
8#LED auxiliary power supply terminals
9#Output channel terminals

ON/OFF SWITCHING

Setting the degree of light intensity corresponding to the ON switching command
– Setting the delay for switch-on and switch-of

RGB[W] RELATIVE BRIGHTNESS CONTROL

Parameterisation of the maximum and minimum adjustment thresholds
– Parameterisation of the relative adjustment speeds between 0% and 50%, and between 50% and 100%

RGB[W] ABSOLUTE BRIGHTNESS CONTROL

-Setting the mode for reaching the required light intensity (via a ramp or jump to that
value)
– Parameterisation of the ramp adjustment speed 0% – 100%

SCENES

Memorising and activating 8 scenes (value 0 – 63)
– Enabling/disabling of scene learning from BUS

COLOUR SEQUENCES

Execution of preconfigured colour sequences (e.g: strobe, rainbow, blinking, etc.)
– Setting of reproduction speeds, initial colour and number of repetitions

(PRIORITY COMMAND (FORCING

– Setting the degree of light intensity with forcing ON activation
– Setting the forcing status upon BUS voltage reset

(TIMED SWITCHOVER (STAIR RAISER LIGHT

Parameterisation of light value during timing
– Setting the activation time
– Setting the pre-warning time
– Parameterisation of behaviour when a timed activation command is received with
timing already active
– Setting the stair raiser light activation time from the BUS

LOGIC FUNCTION

– Logic operation AND/NAND/OR/NOR with command object and result of logic operation
– Logic operations AND/NAND/OR/NOR/XOR/XNOR up to 4 logic inputs
– Setting the NOT operation on the 4 inputs

OTHER FUNCTIONS

– Parameterisation of the output behaviour upon failure and reset of BUS voltage
– Setting the transmission of information concerning the ON/OFF status and the current light intensity percentage value
– Setting the transmission of information concerning overheating, auxiliary voltage
failure or polarity inversion
– Setting the transmission of information concerning the absence of auxiliary voltage
(with BUS voltage present)
– Setting PWM frequencies
– Setting output current values (CCD version) for each channel
– Setting local button key operation
