GWA9126

عملگر رله هوشمند ۱۲ کاناله KNX

عملگر رله هوشمند ۱۲ کاناله KNX مدل GWA9126

عملگر رله هوشمند ۱۲ کاناله KNX عملگر رله هوشمند ۱۲ کاناله knx عملگر رله هوشمند ۱۲ کاناله KNX GWA9126 1 300x300

عملگر رله هوشمند ۱۲ کاناله KNX

  • مشخصات فنی عملگر رله هوشمند ۱۲ کاناله KNX چیست؟
  • کاربرد عملگر رله هوشمند ۱۲ کاناله KNX در هوشمند سازی ساختمان چیست؟
  • عملگر رله هوشمند ۱۲ کاناله KNX مناسب برای کنترل کدام سیستم ها در خانه هوشمند است ؟
  • ابعاد ظاهری عملگر رله هوشمند ۱۲ کاناله KNX؟
  • آیا در سیستم هوشمند سازی ساختمان و خانه هوشمند ، امکان کنترل دستی عملگر رله هوشمند ۱۲ کاناله KNX وجود دارد؟

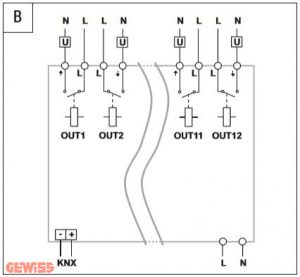

عملگر رله هوشمند ۱۲ کاناله KNX عملگر رله هوشمند ۱۲ کاناله knx عملگر رله هوشمند ۱۲ کاناله KNX GWA9126 B 300x277

عملگر رله هوشمند ۱۲ کاناله KNX

مشخصات فنی عملگر رله هوشمند ۱۲ کاناله KNXچیست؟

این عملگر (ACTUATORE) دارای ۱۲ رله ۱۰ آمپر می باشد، تمامی این رله ها به صورت پیش فرض در حالت N.O.   قرار دارند ، متخصصین حوزه هوشمند سازی ساختمان و خانه هوشمند  میتوانند به راحتی با استفاده از نرم افزار های ETS این عملگر رله هوشمند ۱۲ کاناله KNX را برنامه ریزی کرده و طبق سناریوی مورد نظر از این قطعه در تابلوی برق اصلی استفاده نمایند.

کاربرد عملگر رله هوشمند ۱۲ کاناله KNX در هوشمند سازی ساختمان چیست؟

این عملگر (ACTUATORE) در محل تابلوی برق واحد نصب شده و قابلیت کنترل به صورت On/Off را بر روی هر ۱۲ رله به صورت مجزا به ما می دهد ،از قابلیت های ویژه این عملگر این است که میتوان از آن به عنوان یک عملگر ۶ کاناله پرده استفاده کرد .



عملگر رله هوشمند ۱۲ کاناله KNX مناسب برای کنترل کدام سیستم ها در خانه هوشمند است ؟

عملگر رله هوشمند ۱۲ کاناله KNX مدل GWA9126 ساخت شرکت گویس (GEWISS) ایتالیا می باشد،  با توجه به اینکه در طراحی الکتریکال این قطعه حداکثر توان مصرفی (در هوشمندسازی ساختمان و خانه هوشمند) در نظر گرفته شده ، بنابراین میتوان از این عملگر رله هوشمند ۱۲ کاناله KNX برای کنترل روشنایی، پرده برقی ،فن کویل ، شیر های برقی آب یا گاز و … استفاده نمود .

ابعاد ظاهری عملگر رله هوشمند ۱۲ کاناله KNX؟

عرض مورد نیاز جهت نصب عملگر رله هوشمند ۱۲ کاناله KNXمدل GWA9126  در تابلوی برق ۸ ماژول می باشد.

آیا در سیستم هوشمند سازی ساختمان و یا خانه هوشمند امکان کنترل دستی  عملگر رله هوشمند ۱۲ کاناله KNX وجود دارد؟

در عملگر رله هوشمند ۱۲ کاناله KNX مدل GWA9126   ۱۲ عدد دکمه کنترل دستی برای هر کانال وجود دارد که این امکان را به کاربر خانه

هوشمند میدهد که بدون محدودیت از امکانات هوشمند سازی ساختمان استفاده نماید.

استفاده از اطلاعات عملگر رله هوشند 12 کاناله knx با ذکر منبع وب سایت شرکت دلهام تابش بلامانع است



GEWISS GWA9126: Combined KNX 8AX actuator, 6/12 channels - from DIN rail

The combined KNX 6/12-channel actuator from DIN rail is fitted with 12 independent
8AX relays with 1 NO output contact, for controlling:

  •  12loads in ON/OFF switching mode at 230V AC, or
  •  6roller shutters/Venetian blinds with 230V AC motors

Each single pair of channels can be separately configured; this means that
combinations of various types of output channel (configured for switching or roller
shutter command) can be freely created. The device is fitted with 12 front push-buttons
for directly activating the relays for switching or commanding the roller shutters (up/
down/stop), and 12 green LEDs that indicate the output activation status or a moving
roller shutter. Loads can be commanded via the local command push-buttons, even in
the absence of the BUS voltage: in this case the device requires the 230V AC auxiliary
power supply provided by the special terminals. The module is assembled on the DIN
rail, inside the electric boards or junction boxes

Combined KNX 8AX actuator, 6/12 channels - from DIN rail- عملگر رله هوشمند 12 کاناله KNX
KNX BUS Communication
Via KNX BUS, 29 V DC SELV Power supply
(10mA (with auxiliary power supply BUS current absorption
KNX TP1 BUS cable
 one miniature button key for programming
physical address
12push-buttons for local command
1status push-button
Command elements
1 red LED for programming physical address
12 green LEDs for signalling output status
1 red/green status LED (State)
Display elements
 12relays (8AX) with voltage-free NO contact Implementation elements
Incandescent lamps (230V AC): 1500W
Halogen lamps (230V AC): 1500W
Loads controlled by toroidal transformers: 1200W
Loads controlled by electronic transformers: 1000W
Energy efficient lamps
(compact fluorescent): 25x23W
LED lamps (230Vac): 25x10W
Motors: 800W
Max. power for the type of load
Low Voltage Directive 2014/35/EU
Electromagnetic Compatibility Directive 2014/30/EU
EN 50491, EN 60669-2-5
Reference Standards
KNX Certifications
عملگر رله هوشمند ۱۲ کاناله knx عملگر رله هوشمند ۱۲ کاناله KNX final

1#Output relay 1
2 2#Output relay

11#Output relay
12 12#Output relay
13#LED for relay status/movement in progress
14#Local command push-buttons
15#Status push-button
16#Status LED
 17#LED for programming physical address
 18#Button key for programming physical address
19#BUS terminal

20#Auxiliary power supply

Switching
– (parameterisation of output behaviour (NO/NC
– timing of stair raiser lights, with the possibility to set the duration of the timing via BUS
– timing of the stair raiser lights, with switch-off pre-warning function
– activation/deactivation delay
– flashing
Output status
– the sending on the BUS can be parameterised
Priority commands
– parameterisation of behaviour at end of forcing
– setting the forcing status upon BUS voltage reset
Safety functions
regular monitoring of the input object
– safety behaviour parameterisation
Counters
– activation and count of the total output relay closing/opening period
– activation of the count of the number of operations performed by the output relay
Other functions
– parameterisation of output behaviour upon supply voltage failure and reset via BUS
Scenes
– storage and activation of 8 scenes (value 0-63) for each output
– enabling/disabling of scene storage from BUS
Lockout command
– parameterisation of the lockout activation value, behaviour when lockout is active, and
behaviour when lockout is deactivated
– setting the lockout object value upon download and upon BUS voltage reset
Logic functions
– AND/NAND/OR/NOR logic operation with command object (switching, timed switching, delayed switching, flashing) and the result of the logic operation
– use of the logic operation result to enable the command object (switching, timed
switching, delayed switching, flashing, scene)
– logic operations AND/NAND/OR/NOR/XOR/XNOR up to 8 logic inputs
