عملگر پرده KNX چهار کانال

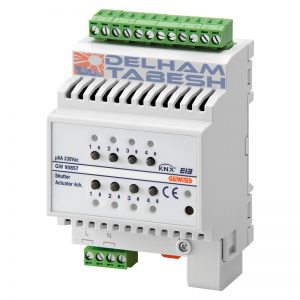

عملگر پرده KNX مدل GW90857

  • عملگر پرده KNX مدل GW90857 عملگر پرده knx عملگر پرده KNX چهار کانال GW90857 300x300

    عملگر پرده KNX مدل GW90857

    مشخصات فنی عملگر پرده KNXچیست؟
  • کاربرد عملگر پرده KNXدر هوشمند سازی ساختمان چیست؟
  • عملگر پرده KNX مناسب برای کنترل چه نوع پرده هایی در خانه هوشمند است ؟
  • ابعاد ظاهری عملگر پرده KNX؟
  • آیا در سیستم هوشمند سازی ساختمان و خانه هوشمند ، امکان کنترل دستی عملگر پرده KNX وجود دارد؟

عملگر پرده KNX مدل GW90857 عملگر پرده knx عملگر پرده KNX چهار کانال Capture2 1 214x300

عملگر پرده KNX مدل GW90857

مشخصات فنی عملگر پرده KNXچیست؟

این عملگر (ACTUATORE) قابلیت کنترل موتور پرده برقی را دارد ،GW90857 دارای ۴ کانال است ،این تجهیز KNX  مناسب برای استفاده در خانه های کوچک (خانه هوشمند) و یا ساختمان های بزرگ (BMS ساختمان) می باشد، متخصصین حوزه هوشمند سازی ساختمان و خانه هوشمند  میتوانند به راحتی با استفاده از نرم افزار های ETS این عملگر پرده KNXرا برنامه ریزی کرده و طبق سناریوی مورد نظر از این قطعه در تابلوی برق اصلی استفاده نمایند.

کاربرد عملگر پرده KNX در هوشمند سازی ساختمان چیست؟

این عملگر (ACTUATORE) در محل تابلوی برق واحد نصب شده و پس از اتصال به موتور پرده برقی ،بر روی هر یک از خروجی های خود امکان فرامین UP,DOWN,LEFT,RIGHT را به ما می دهد.

عملگر پرده KNX مناسب برای کنترل چه نوع پرده هایی در خانه هوشمند است ؟

عملگر پرده KNX مدل GW90857 ساخت شرکت گویس (GEWISS) ایتالیا می باشد،  با توجه به اینکه در طراحی الکتریکال این قطعه حداکثر جریان خروجی هر کانال ۶ آمپر(در هوشمندسازی ساختمان و خانه هوشمند) در نظر گرفته شده ، بنابراین میتوان از این عملگر برای کنترل انواع مختلف پرده ها استفاده نمود.

ابعاد ظاهری و استانداردهای عملگر پرده KNX؟

عرض مورد نیاز جهت نصب عملگر پرده KNXمدل GW90857 در تابلوی برق ۴ ماژول می باشد، این عملگر دارای استاندارد EN50090  اروپا می باشد.

آیا در سیستم هوشمند سازی ساختمان و یا خانه هوشمند امکان کنترل دستی  عملگر پرده KNXوجود دارد؟

در عملگر پرده KNX مدل GW90857   ۲ عدد دکمه کنترل دستی برای هر کانال وجود دارد (مجموعا ۸ دکمه)که این امکان را به کاربر خانه هوشمند میدهد که فرمان های UP,DOWN را  بدون محدودیت به عملگر ارسال کرده و از امکانات هوشمند سازی ساختمان استفاده نماید.

GEWISS GW90857: KNX 4-channel shutter actuator 6 A - DIN rail

The KNX 4-channel shutter actuator 6 A – DIN rail controls the movement of 4 independent
motors of shutters, curtains and Venetian blinds. The 2 output relays for each channel, one for
UP and one for DOWN movements, are interlocked to avoid damage to the connected motor.
The movement commands can be accessed through Building Automation control or sensor devices
using the KNX bus, or they can be generated locally using the two front buttons.
The loads can be commanded via local command push-buttons, even without a BUS voltage:
in this case the device requires the 230V AC auxiliary power supply provided by the special terminals.
The actuator is powered by the bus line and it is equipped with 2 green front LEDs for each channel

which indicate the shutter movement status (UP/DOWN). The actuator can function in shutter or

blind mode, and is capable of handling actuation following priority, scene and alarm commands.
The operatingmethods can be used simultaneously.

KNX 4-channel shutter actuator 6 A - DIN rail

KNX BUS Communication
Via KNX BUS, 29 V DC SELV Power supply
10mA BUS current absorption
KNX TP1 BUS cable
1 mini programming key
8 local command buttons
Control elements
1 red programming LED
8 green output status signal LEDs
Display elements
2 single-pole relays with mechanical interlock Actuator elements for each channel

8 NO 8 A (cosϕ=1) – 250 Vac NO

Motors and reduction units: 6 A according to
EN60669-2-1 Resistive load: 8 A

Output contact
Low Voltage Directive 2014/35/EU
EMC Directive 2014/30/EU, EN50428, EN50090-2-2,
EN60669-2-1
Reference Standards
KNX/EIB Certifications
عملگر پرده knx عملگر پرده KNX چهار کانال GW90857 A

1#CHANNEL 1 output relay
2#CHANNEL 2 output relay
(3#Common (CHANNEL 1 – CHANNEL 2
(4#Common (CHANNEL 3 – CHANNEL 4
5#CHANNEL 3 output relay
6#CHANNEL 4 output relay
(7#Auxiliary power supply (PHASE
(8#Auxiliary power supply (NEUTRAL
9#Bus terminals
10#CHANNEL 1,2,3 and 4 (UP) LED
output status
11#CHANNEL 1,2,3 and
4 (UP) local command buttons

12#CHANNEL 1,2,3 and
4 (DOWN) local command buttons

(13#CHANNEL 1,2,3 and 4 (DOWN
LED output status

14#Programming LED

15#Programming button

SHUTTER MOVEMENT HANDLING

It raises or lowers the shutters, or stops the movement when it receives the relative command.
If the Stop command is not sent, the motor will only stop at the end of the Movement Time:
The shutters must therefore be fitted with stroke end sensors or an autonomous clutch.

BLIND MOVEMENT HANDLING

The blinds can be raised or lowered, or the movement can be stopped using the relative
command. When a blind stops, the actuator receives a short movement command and
the laths are rotated.
If the Stop command is not sent, the motor will only stop at the end of the Movement
Time: the blinds must therefore be fitted with stroke end sensors or an autonomous clutch.

ALARMS CONTROL

Up to 5 different weather alarms can be managed: 3 wind alarms, a rain alarm and an
ice alarm.
If activated, the actuator moves the load (venetian blinds, motorised curtain) when it receives an alarm message from a wind, rain or ice sensor.
It is possible to monitor sensor operation by activating a ‘surveillance time’ for each alarm,
with the sensor itself receiving regular “no alarm” messages; if a message is not received
within this set time, the actuator interprets it as a sensor fault and consequently brings the
load to the set safety position.
The alarm status continues until the actuator receives a “no alarm” message.
It is possible to define the intrinsic priority from amongst the various weather alarms

PERFORMING PRIORITY CONTROLS

When an override activation command is received, the actuator brings the load to the position defined by the priority command (UP or DOWN). The actuator ignores any other commands received (including weather alarm and lock) until the priority command is withdrawn.
The behaviour of the actuator upon withdrawal of the priority command can be defined
during the programming phase.

LOCK EXECUTION

-It is possible to lock the device-connected load in a specific position (that can be set) when
the lock activation command is received; any other command received (apart from the
override activation command) will be ignored until this function is deactivated.

SCENE MANAGEMENT

The actuator can manage up to 8 scenes, each of which reproduces a specific position
for the connected load.
It is possible to store a particular position by means of the relative scene learning command;
the learning function can be enabled/disabled via the KNX command.

AUTOMATIC MODE

The device can carry out autonomous movements to take advantage of sunlight, for instance
to warm the room; you can define the position to which the load must move in order either
to protect the room against direct sunlight (therefore keeping it cool), or to exploit the sun to
warm the room.
Using the automatic mode selection commands, you can activate/deactivate one of the
above-mentioned functions
