کلید هوشمند فشاری
GW1X782 - GW1X787کلید هوشمند فشاری
- مشخصات فنی کلید هوشمند فشاری سری GW1X782 و GW1X787 چیست ؟
- کلید هوشمند فشاری در چه رنگ هایی موجود است؟
- ابعاد ظاهری کلید هوشمند فشاری؟
قسمتهای مختلف کلید هوشمند فشاری خانه هوشمند
مشخصات فنی کلید هوشمند فشاری سری GW1X782 و GW1X787 چیست ؟
این کلید هوشمند با ظاهری جذاب که از تکنو پلیمر تهیه شده به صورت دکمه های فشاری کار میکند ، این ۲ سری از کلید های فشاری دارای ۴ کانال هستند که هر کدام از این کانال های به صورت مجزا میتوانند برای کنترل تمامی المان های خانه هوشمند مورد استفاده قرار گیرند. در هوشمندسازی ساختمان می توان هر یک از کانال های کلید فشاری هوشمند که دارای ال ای دی با طیف رنگی قابل انتخاب می باشند را با استفاده از آیکون های مخصوص تفکیک نمود. این تجهیز KNX مناسب برای استفاده در خانه های کوچک (خانه هوشمند) و یا ساختمان های بزرگ (BMS ساختمان) می باشد، متخصصین حوزه هوشمند سازی ساختمان و خانه هوشمند میتوانند به راحتی با استفاده از نرم افزار های ETS این کلید هوشمند فشاری را برنامه ریزی کرده و طبق سناریوی مورد نظر از این تجهیز KNX در شبکه اتوماسیون ساختمان استفاده نمایند.

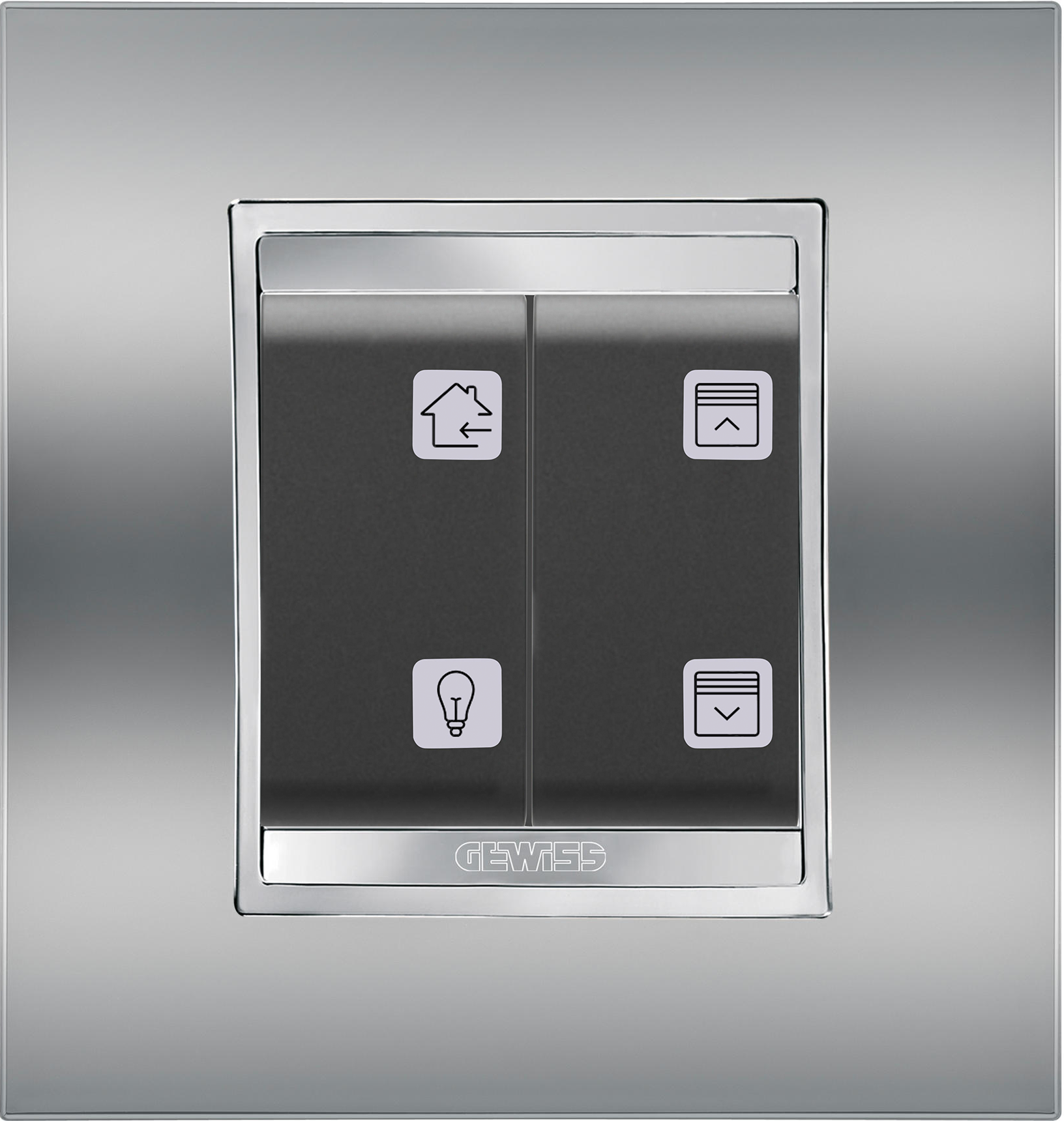

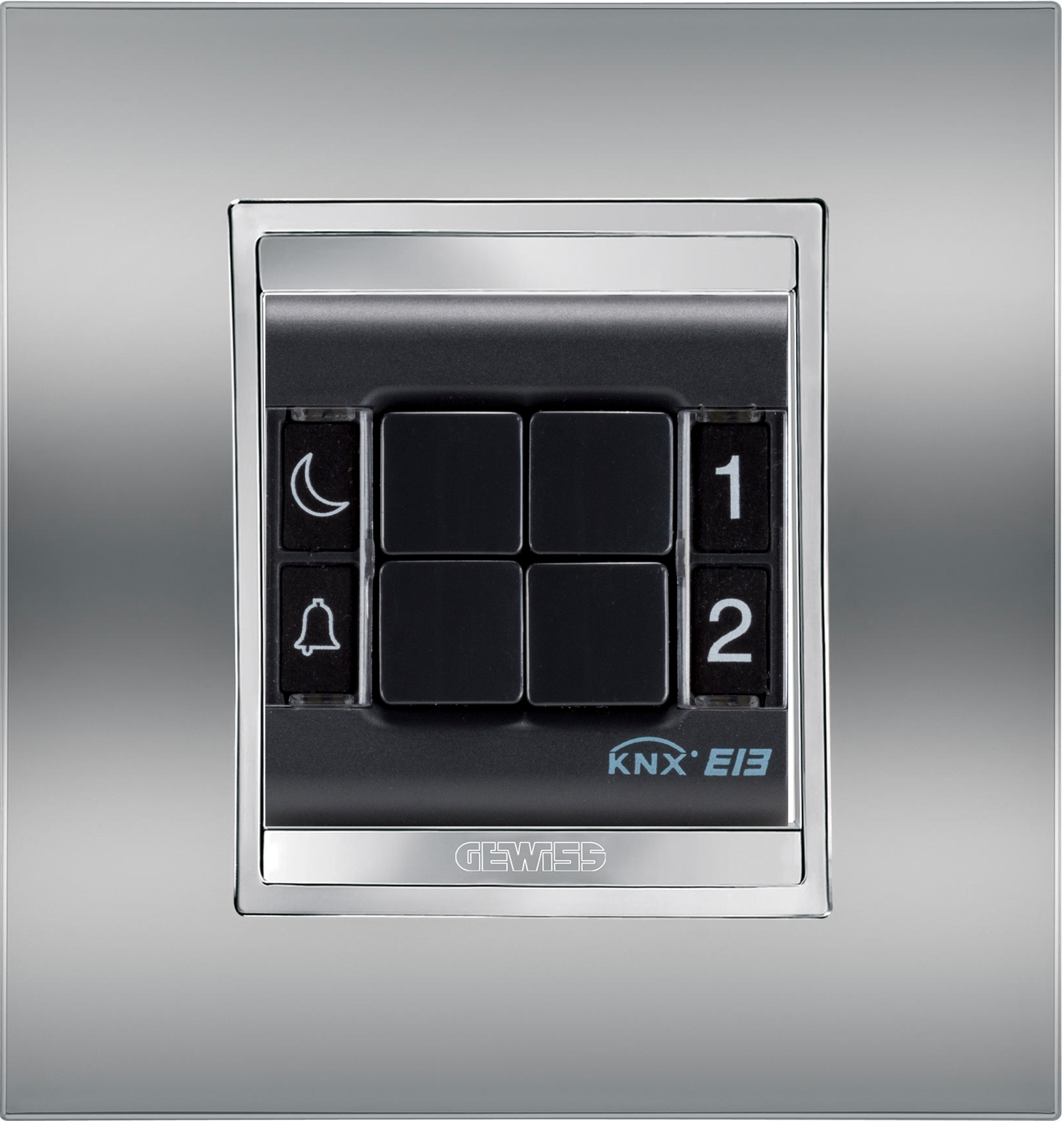

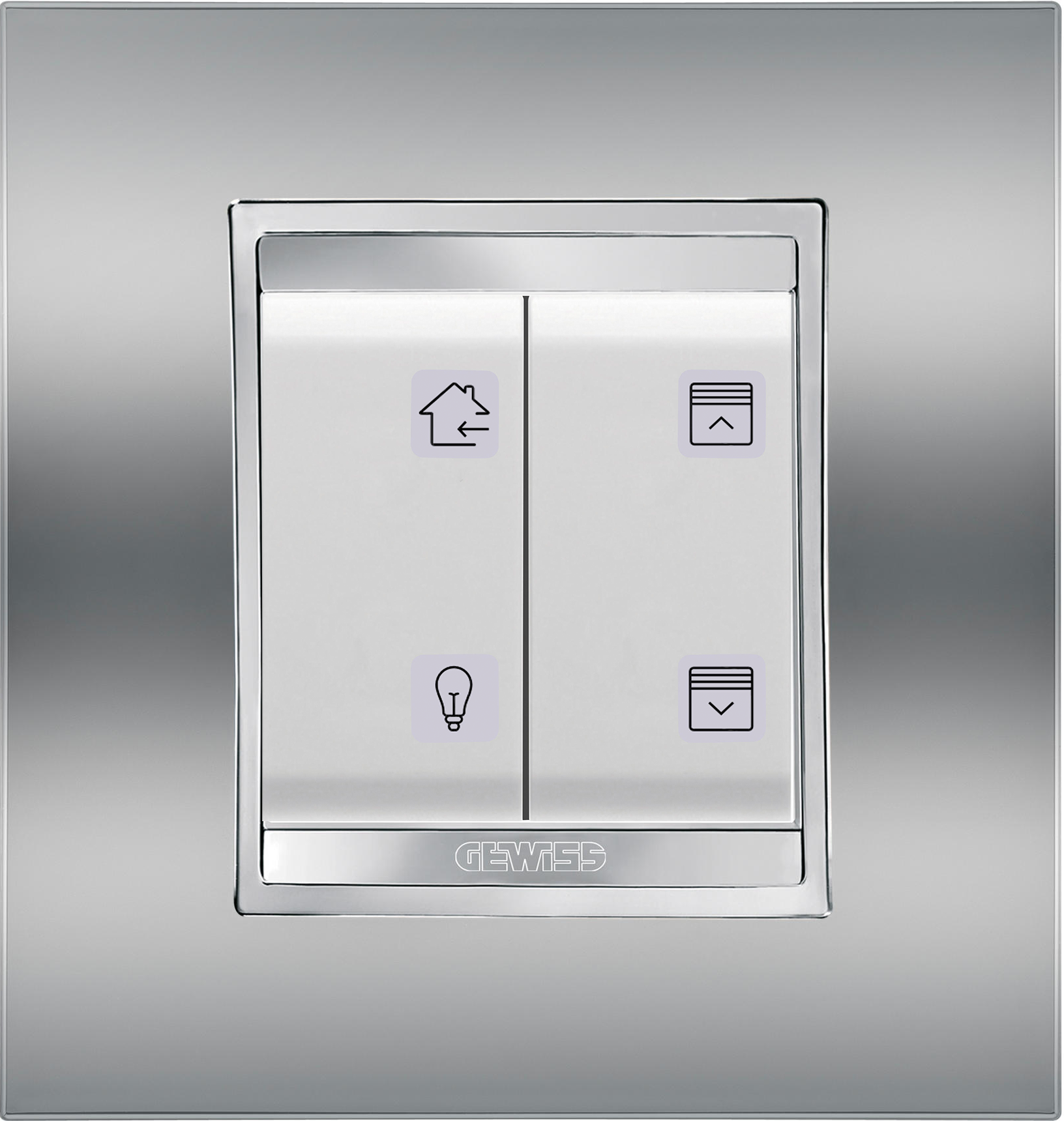

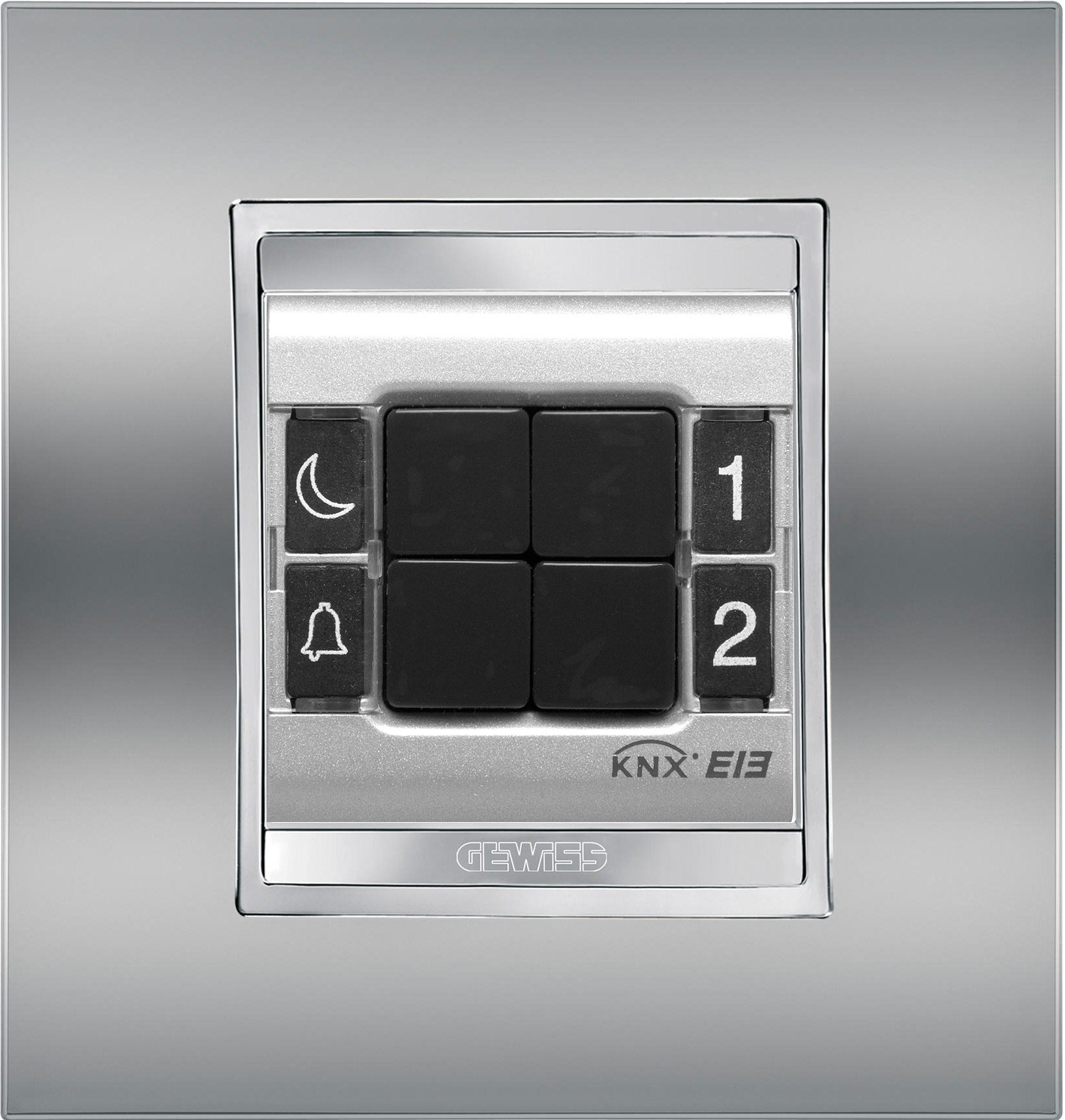

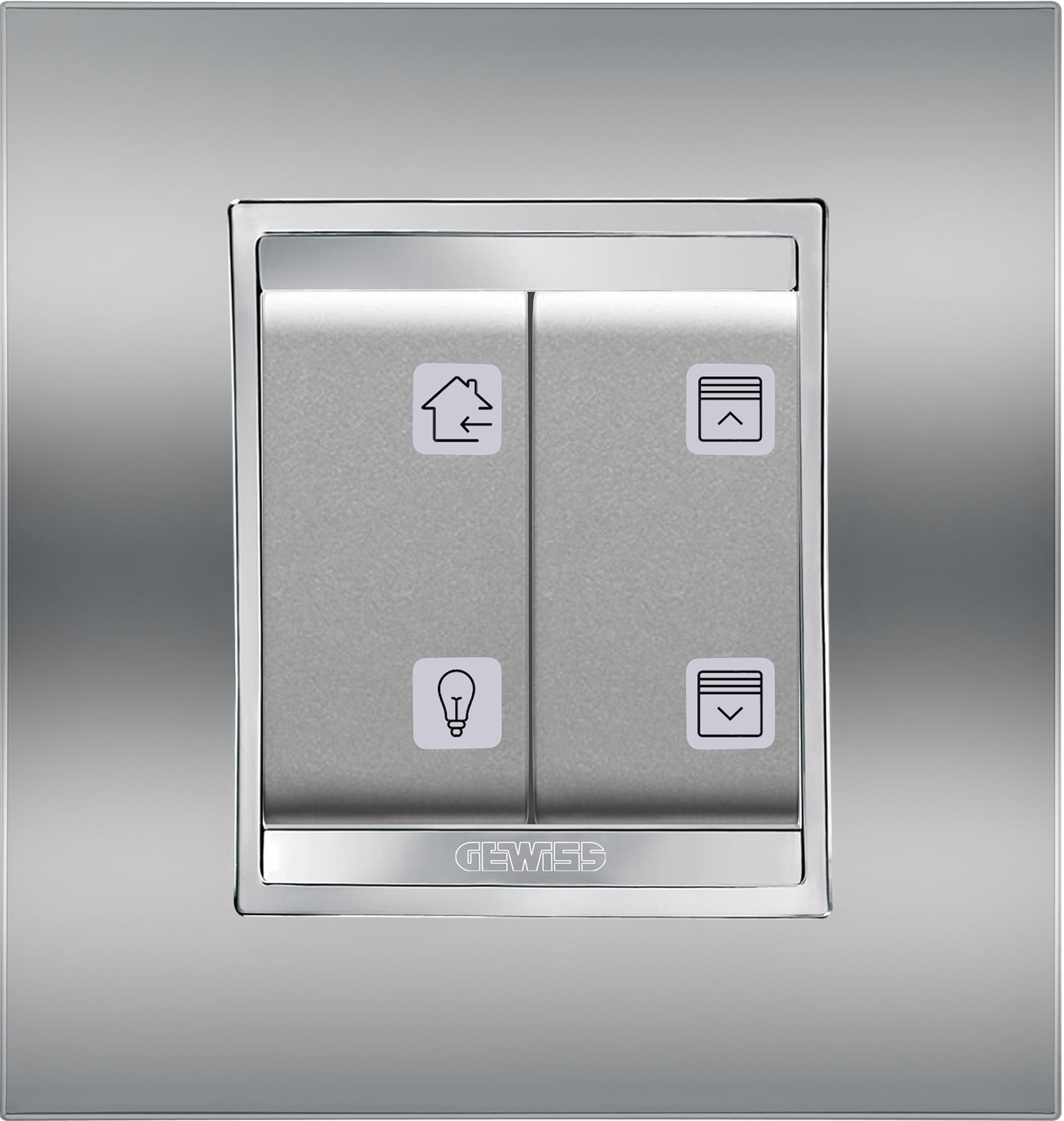

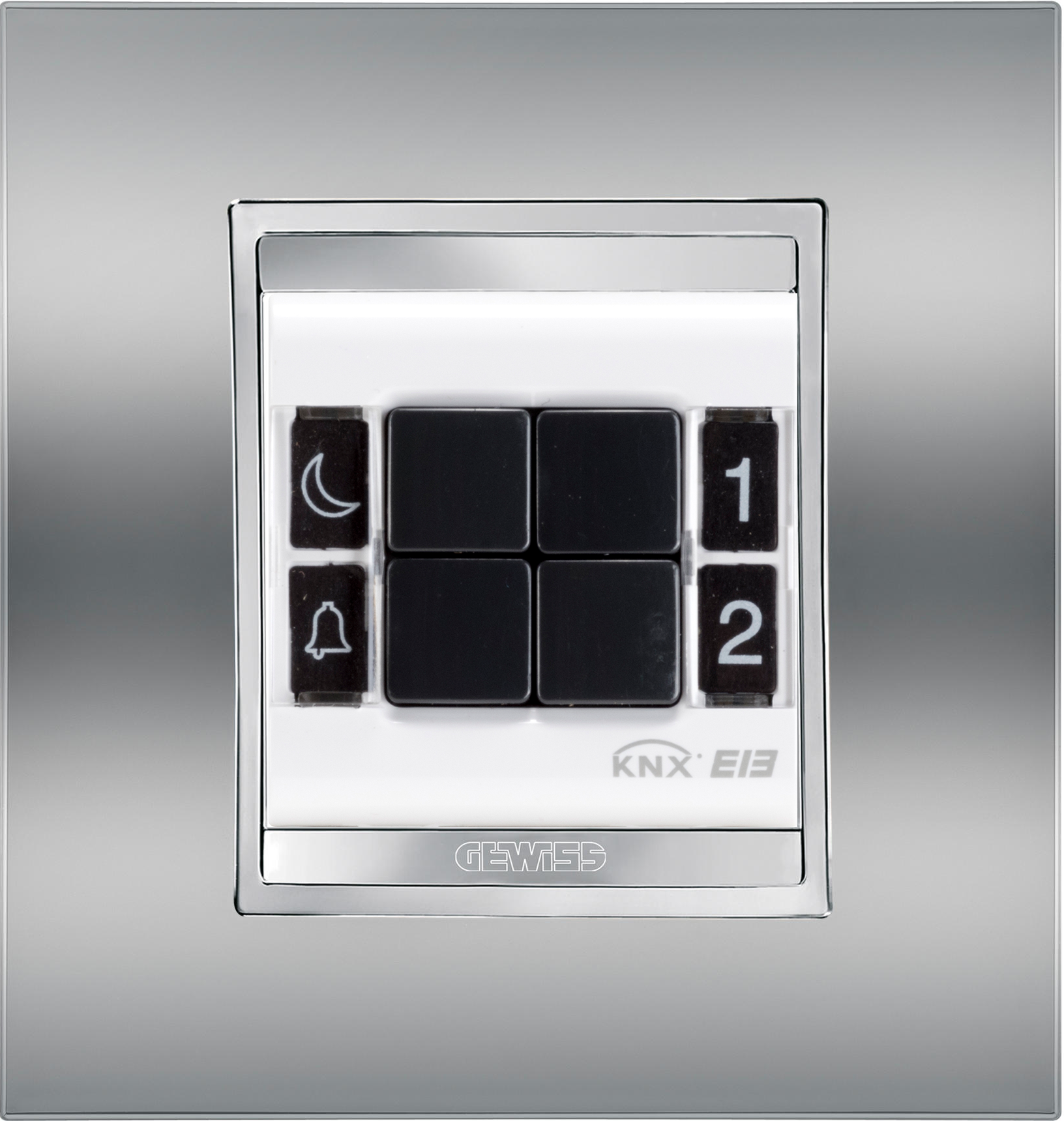

کلید هوشمند فشاری در چه مدل و چه رنگ هایی موجود است؟
کلید هوشمند فشاری با ۲ خانواده اصلی و در سه رنگ سفید ، مشکی و تایتانیوم موجود می باشد.GW1X782 ,GW1X787
ابعاد ظاهری و استاندارد کلید هوشمند فشاری؟
کلید هوشمند فشاری متشکل از یکی از ماژول های GW10782،GW12782،GW14782،GW10787،GW12787،GW14787 و یک فریم با جنس و طرح و رنگ متنوع میباشد ، بنابراین طراح با طیف وسیعی از طرح ها ،مدل ها، رنگ های و متریال های متنوع مواجه است که تمامی آنها ساخت شرکت گویس (GEWISS) ایتالیا می باشد، با توجه به اینکه در طراحی الکتریکال این قطعات حداکثر بهره وری در هوشمندسازی ساختمان و خانه هوشمند در نظر گرفته شده ، بنابراین میتوان این تجهیزات هوشمند را برای کنترل روشنایی ، پرده، آباژور، دما،کنترل تردد و … استفاده نمود. ابعاد ظاهری کلید هوشمند فشاری برابر با استاندارد اینترنشنال معادل ۲ گنگ یا ۲ ماژول میباشد ضمنا این کلید هوشمند دارای استاندارد اروپایی EN50090 می باشد.
کاربر خانه هوشمند می تواند بدون محدودیت از امکانات هوشمند سازی ساختمان با بهره گیری از کلید هوشمند فشاری استفاده نماید.
GEWISS GW1X787 : KNX 4-channel push-button panel with interchangeable symbols
The KNX 4-channel push-button panel with interchangeable symbols
(flush-mounting) is a command device with 4 channels that can be
used individually or combined to implement the on/off command,
dimmer control, roller shutter control, scene management, priority
and timed commands on the KNX BUS. The device can be completed
with push-buttons of 1 or 2 modules, tilting or non-tilting (as shown
in figure B). One tilting push-button manages two channels (independent or combined).
The device is powered from the BUS line, and each channel has RGB LEDs
for night-time localisation and display of the commanded load status.
The push-button panel module is positioned inside a standard
flush-mounting box, assembled in the supports of the Chorus range (in
the space of two modules).
Gewiss KNX 4-channel push-button panel with interchangeable symbols
| KNX BUS | Communication |
| Via KNX BUS, 29 V DC SELV | Power supply |
| 7 mA | BUS current absorption |
| KNX TP1 | BUS cable |
| 1 miniature button key for programming physical address 4 commands to be completed with the push-buttons |
Command elements |
| 1 red LED for programming physical address 4 RGB LEDs with configurable functions |
Visualisation elements |
| Dry indoor places | Usage environment |
| -5°C÷ + 45°C | Operating temperature |
| Low Voltage Directive 2014/35/EU Electromagnetic Compatibility Directive 2014/30/EU, EN 50491, EN 60669-2-5 |
Reference Standards |
| KNX/EIB | Certifications |
1#Configurable RGB LEDs for status and night-time localisation
2#BUS terminals
3#LED for programming physical address
4#Button key for programming physical address
Management of edge/command sequence
-edge management touch/release with sequence sending
– management of brief/prolonged touch with command transmission
– channel enabling/block
Scenes
– management of scenes with 1-byte items
– sending of scene storing commands
Priority commands
– sending of priority commands
Roller shutters/curtain command
– with single or double push-button
– with sending of the percentage position (0%-100%)
Dimmer command
– with single or double push-button
– with stop telegram or cyclical send
– with sending of the light intensity value (0%-100%)
Multiple presses
management of multiple presses on consecutive drives, up to a maximum
of 4
Control of the output RGB LEDs
5 lighting effects for each RGB LED, and colour selection
